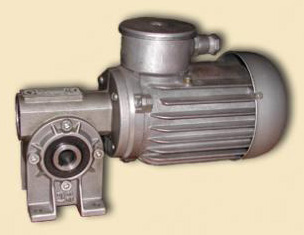

Таблицы мощности редукторов RT/MRT (кВт) – 0,06 / 0,09 / 0,12

Главная / Каталог продукции / Мотор-редукторы / Червячные мотор-редукторы /

Таблицы упорядочены таким образом, чтобы сделать возможным определение оптимального размера редуктора RT/MRT на основе предписанной входной мощности электродвигателя. К требуемому передаточному отношению и выходному числу оборотов редуктора присоединен соответствующий крутящий момент М2 и сервисный фактор Sf. Эти величины в таблице указаны для электродвигателей в четырех- и шестиполюсном варианте исполнения.

К общему описанию

Червячный редуктор							Электродвигатель
Мощность	Обороты	Момент	Сервисный фактор	Тип	Передача	Øвала	Масса	Обороты 1	Электродвигатель	Полюсы
P1	n2	M2	Sf		i	D
[квт]	[мин-1]	[Нм]	[-]		[-]	[мм]	[кг]	[мин-1]
0,06	13,2	19,0	1,3	MRT 40	100	19	3	1315	4AP56-4s	4
	16,4	17,3	3,1	MRT 50	80	24	4	1315	4AP56-4s	4
	16,4	15,6	1,6	MRT 40	80	19	3	1315	4AP56-4s	4
	21,9	11,4	1,0	MRT 28	60	14	1,3	1315	4AP56-4s	4
	26,3	11,7	1,3	MRT 28	50	14	1,3	1315	4AP56-4s	4
	32,9	9,9	1,4	MRT 28	40	14	1,3	1315	4AP 56 4s	4
	43,8	8,2	2,3	MRT 28	30	14	1,3	1315	4AP 56 4s	4
	52,6	7,3	2,6	MRT 28	25	14	1,3	1315	4AP 56 4s	4
	65,8	6,1	2,3	MRT 28	20	14	1,3	1315	4AP 56 4s	4
	87,7	5	3,6	MRT 28	15	14	1,3	1315	4AP 56 4s	4
	131,5	3,5	4,8	MRT 28	10	14	1,3	1315	4AP 56 4s	4

Червячный редуктор							Электродвигатель
Мощность	Обороты	Момент	сервисный фактор	Тип	Передача	Øвала	Масса	Обороты 1	Электродвигатель	Полюсы
P1	n2	M2	Sf		i	D
[квт]	[мин-1]	[Нм]	[-]		[-]	[мм]	[кг]	[мин-1]
0,09	8,6	44,0	2,8	MRT 70	100	28	10,5	860	4AP 63 6	6
	9,0	45,1	1,9	MRT 60	100	25	8,5	895	4AP 63 6	6
	9	36,1	0,8	MRT 40	100	19	3	895	4AP63-6	6
	11,2	39,9	2,4	MRT 60	80	25	8,5	895	4AP 63 6	6
	11,2	37,6	1,6	MRT 50	80	24	4	895	4AP 63 6	6
	11,2	33,4	1,6	MRT 50	80	24	4	895	4AP63-6	6
	11,2	32,6	0,9	MRT 40	80	19	3	895	4AP63-6	6
	13,0	33,7	2,4	MRT 60	100	25	8,5	1300	4AP 56 4	4
	13	28,8	0,8	MRT 40	100	19	3	1300	4AP56-4	4
	14,9	33,4	3,1	MRT 60	60	25	8,5	895	4AP 63 6	6
	14,9	31,1	1,3	MRT 40	60	19	3	895	4AP 63 6	6
	14,9	30,0	2,2	MRT 50	60	24	4	895	4AP 63 6	6
	16,3	26,3	2,1	MRT 50	80	24	4	1300	4AP56-4	4
	16,3	23,6	1,1	MRT 40	80	19	3	1300	4AP56-4	4
	17,9	28,3	2,5	MRT 50	50	24	4	895	4AP 63 6	6
	17,9	27,8	1,4	MRT 40	50	19	3	895	4AP 63 6	6
	21,7	28,0	2,0	MRT 50	60	24	4	1300	4AP 56 4	4
	21,7	23,0	1,4	MRT 40	60	19	3	1300	4AP 56 4	4
	21,7	22,2	2,6	MRT 50	60	24	4	1300	4AP 56 4	4
	22,4	23,0	1,9	MRT 40	40	19	3	895	4AP 63 6	6
	22,4	23,0	3,2	MRT 50	40	24	4	895	4AP 63 6	6
	26,0	20,5	3,0	MRT 50	50	24	4	1300	4AP 56 4	4
	26,0	20,2	1,7	MRT 40	50	19	3	1300	4AP 56 4	4
	26	17,7	0,8	MRT 28	50	14	1,3	1300	4AP56-4	4
	28,7	19,2	2,2	MRT 40	30	19	3	860	4AP 63 6	6
	32,5	16,7	2,2	MRT 40	40	19	3	1300	4AP 56 4	4
	32,5	15,1	0,9	MRT 28	40	14	1,3	1300	4AP 56 4	4
	35,8	17,3	2,2	MRT 40	25	19	3	895	4AP 63 6	6
	43,3	13,5	2,7	MRT 40	30	19	3	1300	4AP 56 4	4
	43,3	12,5	1,5	MRT 28	30	14	1,3	1300	4AP 56 4	4
	44,8	14,4	2,8	MRT 40	20	19	3	895	4AP 63 6	6
	52,0	12,2	2,5	MRT 40	25	19	3	1300	4AP 56 4	4
	52,0	11,1	1,7	MRT 28	25	14	1,3	1300	4AP 56 4	4
	65,0	9,3	1,5	MRT 28	20	14	1,3	1300	4AP 56 4	4
	86,7	7,5	2,4	MRT 28	15	14	1,3	1300	4AP 56 4	4
	119,3	5,7	2,6	MRT 28	7,5	14	1,3	895	4AP63-6	6
	130,0	5,4	3,2	MRT 28	10	14	1,3	1300	4AP 56 4	4
	173,3	4,1	3,4	MRT 28	7,5	14	1,3	1300	4AP56-4	4

Червячный редуктор							Электродвигатель
Мощность	Обороты	Момент	Сервисный фактор	Тип	Передача	Øвала	Масса	Обороты 1	Электродвигатель	Полюсы
P1	n2	M2	Sf		i	D
[квт]	[мин-1]	[Нм]	[-]		[-]	[мм]	[кг]	[мин-1]
0,12	8,7	61,9	1,4	MRT 60	100	25	8,5	870	4AP 63 6s	6
	8,7	58,0	2,3	MRT 70	100	28	10,5	870	4AP 63 6s	6
	10,9	54,8	1,7	MRT 60	80	25	8,5	870	4AP 63 6s	6
	10,9	51,6	1,2	MRT 50	80	24	4	870	4AP 63 6s	6
	10,9	49,5	2,7	MRT 70	80	28	10,5	870	4AP 63 6s	6
	13,8	42,5	1,9	MRT 60	100	25	8,5	1380	4AP 63 4s	4
	13,8	40,7	2,8	MRT 70	100	28	10,5	1380	4AP 63 4s	4
	14,5	45,8	2,3	MRT 60	60	25	8,5	870	4AP 63 6s	6
	14,5	42,7	0,9	MRT 40	60	19	3	870	4AP 63 6s	6
	14,5	41,1	1,6	MRT 50	60	24	4	870	4AP 63 6s	6
	17,3	37,2	2,4	MRT 60	80	25	8,5	1380	4AP 63 4s	4
	17,3	35,2	1,6	MRT 50	80	24	4	1380	4AP 63 4s	4
	17,3	33,9	3,5	MRT 70	80	28	10,5	1380	4AP 63 4s	4
	17,3	33,0	1,6	MRT 50	80	24	4	1380	4AP63-4s	4
	17,3	29,6	0,8	MRT 40	80	19	3	1380	4AP63-4s	4
	17,4	40,8	2,8	MRT 60	50	25	8,5	870	4AP 63 6s	6
	17,4	38,9	1,8	MRT 50	50	24	4	870	4AP 63 6s	6
	17,4	38,2	1,0	MRT 40	50	19	3	870	4AP 63 6s	6
	21,8	31,6	1,4	MRT 40	40	19	3	870	4AP 63 6s	6
	21,8	31,6	2,3	MRT 50	40	24	4	870	4AP 63 6s	6
	23,0	30,9	3,0	MRT 60	60	25	8,5	1380	4AP 63 4s	4
	23,0	28,9	1,1	MRT 40	60	19	3	1380	4AP 63 4s	4
	23,0	27,9	2,1	MRT 50	60	24	4	1380	4AP 63 4s	4
	27,6	27,4	3,7	MRT 60	50	25	8,5	1380	4AP 63 4s	4
	27,6	25,7	2,4	MRT 50	50	24	4	1380	4AP 63 4s	4
	27,6	25,3	1,3	MRT 40	50	19	3	1380	4AP 63 4s	4
	29,0	26,1	3,0	MRT 50	30	24	4	870	4AP 63 6s	6
	29,0	25,3	1,7	MRT 40	30	19	3	870	4AP 63 6s	6
	34,5	20,9	1,7	MRT 40	40	19	3	1380	4AP 63 4s	4
	34,5	20,9	3,1	MRT 50	40	24	4	1380	4AP 63 4s	4
	34,8	24,0	2,8	MRT 50	25	24	4	870	4AP 63 6s	6
	34,8	23,7	1,6	MRT 40	25	19	3	870	4AP 63 6s	6
	43,5	19,8	2,1	MRT 40	20	19	3	870	4AP 63 6s	6
	46,0	17,2	4,1	MRT 50	30	24	4	1380	4AP 63 4s	4
	46,0	16,9	2,2	MRT 40	30	19	3	1380	4AP 63 4s	4
	55,2	15,6	3,8	MRT 50	25	24	4	1380	4AP 63 4s	4
	55,2	15,4	2,0	MRT 40	25	19	3	1380	4AP 63 4s	4
	58,0	15,0	2,8	MRT 40	15	19	3	870	4AP 63 6s	6
	69,0	13,0	2,6	MRT 40	20	19	3	1380	4AP 63 4s	4
	69,0	12,6	4,8	MRT 50	20	24	4	1380	4AP 63 4s	4
	87,0	10,8	3,7	MRT 40	10	19	3	870	4AP 63 6s	6
	92,0	9,8	3,6	MRT 40	15	19	3	1380	4AP 63 4s	4
	110,4	8,8	4,0	MRT 40	12,5	19	3	1380	4AP63-4s	4
	138,0	7,0	4,7	MRT 40	10	19	3	1380	4AP 63 4s	4
	184	5,2	2,7	MRT 28	7,5	14	1,3	1380	4AP63-4s	4
